SP010903
Model: KCD3
Bảo Hành: 6 Tháng
Trong bất kì mạng điện nào công tắc điện là 1 thiết bị điện dùng để đóng ngắt thiết bị điện tử, sử dụng phổ thông, rộng rãi và không thể thiếu. Là thiết bị điện dân dụng luôn được người tiêu dùng quan tâm và lựa chọn bởi công dụng của công tắc điện là rất tuyệt vời.
Tìm hiểu về công tắc 3 chân
Sử dụng công tắc điện là rất cần thiết cho các thiết bị điện trong gia đình có thể hoạt động tốt nhất, giúp tiết kiệm được mọi chi phí khi đấu công tắc điện. Và công tắc điện 3 chân là sự lựa chọn hoàn hảo nhất của người tiêu dùng.
Cấu tạo công tắc 3 chân là loại công tắc có bộ phận tiếp diện gồm có 3 chốt, 1 cực động, 2 cực tĩnh được dùng để chuyền nối dòng điện.
Loại công tắc này thường được ứng dụng chủ yếu trong các mạch điện cầu thang. Công tắc điện 3 chân này có một cực vào cực chung và 2 cực ra. Trong một thời điểm chỉ có một cực đầu ra được nối thông với cực vào. Từ đó sẽ giúp cho thiết bị đèn được chiếu sáng.
Ưu điểm của công tắc điện 3 chân này là:

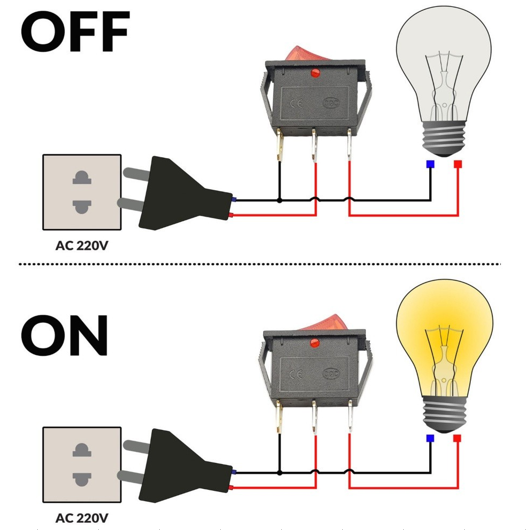

Cách đấu công tắc 3 chân có đèn led như sau:
– Bước 1: Bố trí thiết bị trên bảng điện, vạch dấu các lỗ khoan. Yêu cầu bố trí thiết bị hợp lí, vạch dấu phải thật chính xác.
– Bước 2: Chọn mũi khoan cho lỗ luồn dây và lỗ vít rồi tiến hành khoan. Yêu cầu khoan lỗ chính xác và lỗ khoan phải thẳng.
– Bước 3: Nối dây các thiết bị điện trên bảng điện rồi tiếp tục nối dây ra đèn. Yêu cầu nối dây đúng theo sơ đồ, mối nối đúng yêu cầu kĩ thuật.
– Bước 4: Lắp đặt thiết bị điện vào bảng điện. Vít cầu chì, công tắc và ổ cắm vào các vị trí được đánh dấu trên bảng điện. Các thiết bị cần được lắp đúng vị trí và chắc chắn.
– Bước 5: Nối nguồn, vận hành thử mạch điện, lắp đặt thiết bị và đi dây đúng sơ đồ mạch điện.

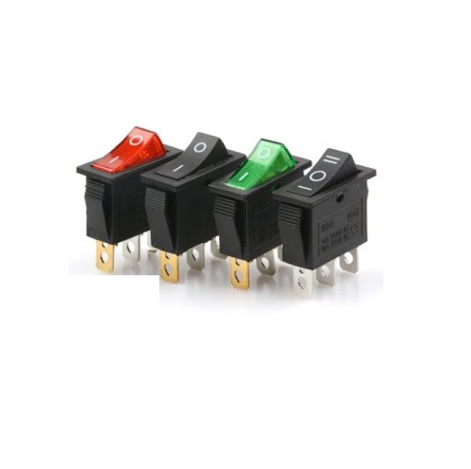

Thông số kỹ thuật của Công tắc bập bênh có đèn KCD3
Số chân: 3 chân Vòng đời làm việc: ≥ 10000 lần
Điện trở tiếp xúc: ≤ 50 mΩ
Điện trở kháng: ≥ 100mΩ
Khoảng nhiệt độ: -55 ~ 85 độ C
Dòng điện và điện áp: 15A 250VAC / 20A 125VAC
